En lo que respecta a los transductores de fuerza, se utilizan con mayor frecuencia dos principios de funcionamiento: los basados en el uso de sensores piezoeléctricos y los basados en las capacidades de las galgas extensométricas. ¿Cuáles son los mejores? Es más apropiado decir que en algunas situaciones y en contextos específicos es más apropiado utilizar un tipo de sensor que el otro. Por lo tanto, vamos a conocerlos con más detalle. De este modo, seguro que entenderá cuál es la mejor solución en su caso.

Las principales características de los sensores piezoeléctricos

Los sensores piezoeléctricos, que se utilizan para los transductores de fuerza, suelen consistir en dos discos con un electrodo de lámina entre ellos. Cuando se aplica una determinada fuerza a estos dispositivos, se genera inmediatamente una carga eléctrica. Esta carga se mide con un amplificador de carga. En otras palabras, la carga generada es directamente proporcional a la fuerza que se aplica al transductor, y el amplificador permite medir la fuerza.

Transductores de fuerza con sensores de galgas extensométricas

Un sensor de galgas extensométricas permite medir la fuerza de otra manera. Siempre contiene un elemento de material resistente y elástico sobre el que se aplica la fuerza. La fuerza provoca claramente una ligera deformación del elemento de muelle, a través de la cual se puede medir la fuerza aplicada. En función del tamaño del elemento de muelle, se puede determinar el rango de medición del dispositivo.

¿Qué sensor elegir?

Los transductores de fuerza con sensores piezoeléctricos suelen ser la opción óptima si se busca un elemento que ofrezca una gran rigidez. Por lo tanto, son incluso adecuados para aquellos que también quieren una frecuencia de resonancia alta. Los sistemas que utilizan un sensor de galgas extensométricas tienen una frecuencia de resonancia relativamente baja.

En general, la elección de los sensores piezoeléctricos es ideal si se necesita medir rápidamente pequeñas fuerzas. El funcionamiento de las galgas extensométricas es la mejor solución para quienes necesitan medir grandes fuerzas.

Apoyo de los profesionales

Incluso quienes llevan mucho tiempo utilizando transductores de fuerza pueden beneficiarse del apoyo de los profesionales. Obtener ayuda de las empresas que suministran y, mejor aún, fabrican estos dispositivos es, sin duda, una buena idea. En función de la maquinaria, el entorno de trabajo, el modo de producción y las necesidades y preferencias específicas, los expertos pueden recomendar al cliente el mejor sensor.

Pueden proporcionar productos adecuados incluso para los entornos más duros, como transductores de fuerza con clasificación IP68 y/o carcasas de protección. Por último, los profesionales del sector pueden ofrecer asesoramiento personalizado y soluciones diversificadas para quienes buscan requisitos de alta precisión, así como una gran relación calidad-precio.

Transductores de fuerza y sensores por AEP transductores

AEP transducers ofrece transductores y sensores de fuerza modernos y eficaces con las mejores características metrológicas. Nuestro laboratorio trabaja constantemente para garantizar productos precisos, funcionales, duraderos y de última generación. Esperamos poder ofrecerle soluciones personalizadas que sean perfectas para su entorno de trabajo.

20

Mar 20

Durante años hemos estado al lado de varios tipos de industrias y al servicio de numerosos sectores, ocupándonos del diseño, la producción y la venta de muchos componentes de alta calidad.
Estos incluyen transductores de fuerza. Veamos de qué se trata y qué podemos garantizarle.

Conoce el transductor de fuerza?

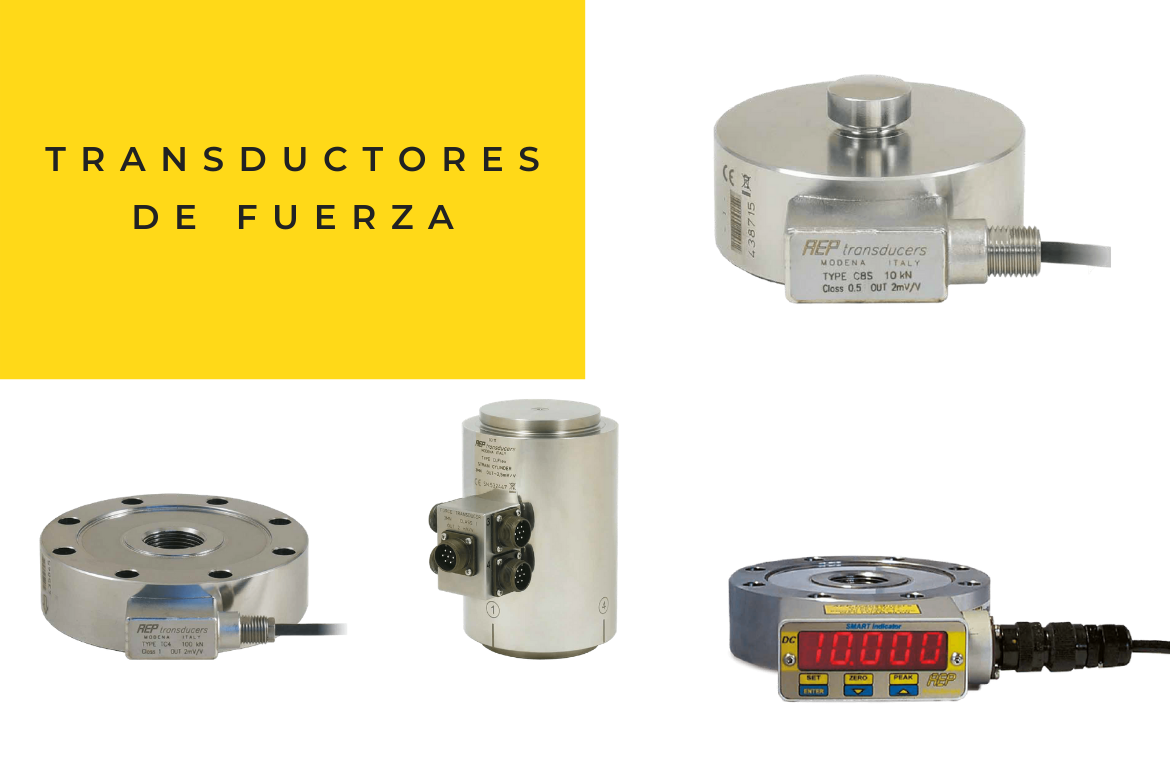

Para los principiantes, es útil señalar que un transductor de fuerza es un dispositivo que convierte una fuerza en una cantidad eléctrica.
En otras palabras, tenemos una fuerza de entrada que se convierte en una señal eléctrica proporcional a la tensión generada.

Cómo se hace un transductor de fuerza y cómo funciona

Los transductores de fuerza consisten en un calibre de tensión, es decir, un conductor resistivo aplicado a un soporte aislante y un elemento de resorte.
Por lo general, un sensor de calibre extensométrico consiste en cuatro calibres extensométricos conectados a un puente de Wheatstone y un elemento de resorte hecho de una estructura mecánica.
La estructura mecánica puede hacerse con diferentes geometrías dependiendo del tipo de aplicación, columna, anillo, membrana, etc…
Cuando la estructura mecánica se extiende, los extensómetros aplicados al cuerpo mecánico se estiran.
Cuando la estructura mecánica se contrae, los calibres de tensión se acortan, lo que produce un cambio en la resistencia y, por consiguiente, en la tensión de salida.

AEP transductores: diseño y fabricación de productos de calidad

Si su empresa necesita el apoyo de transductores de fuerza de alta calidad, sepa que los AEP transductores pueden ayudarle.

Somos un equipo que se especializa en el diseño y la fabricación de estos y muchos otros productos en el campo de la medición de peso, fuerza, presión, par y desplazamiento.

AEP comercializa transductores de fuerza, presión y desplazamiento, manómetros digitales, células de carga, transductores de par, dinamómetros, instrumentación electrónica y software de aplicación relacionado.
Todos los productos fabricados son de la más alta calidad, fiabilidad y estabilidad en el tiempo.

Están certificados según las normas ISO 376 y ASTM E74 y son extremadamente fáciles de usar.

Los productos a evaluar

• El Star-F es un indicador profesional de mano que mide el desplazamiento, el par de torsión, la fuerza, el peso, la presión y la depresión.
  Está equipado con una pantalla gráfica retroiluminada y se alimenta de una batería interna recargable con 24 horas de autonomía.
  Además del sensor interno, puede manejar alternativamente hasta 7 sensores externos.
• CLF «Titan line» es un transductor de fuerza de columna capaz de medir cargas estáticas y dinámicas en compresión.
  Fabricado completamente en acero inoxidable y soldado con láser, posee una excelente resistencia mecánica.
  Es extremadamente estable y perfecto para la calibración de máquinas de prueba de materiales.
• El CFLEX es un transductor capaz de calibrar la fuerza principal y comprobar la autoalineación de las juntas.
  También se utiliza en máquinas de prueba de compresión sobre hormigón endurecido para supervisar el centrado de la fuerza.
  Está hecho de acero inoxidable soldado por láser y equipado con 5 puentes de calibre de tensión independientes.
• El CLB mide las cargas estáticas y dinámicas en tracción y compresión.
  Es un componente de columna, usado para la tara de máquinas de prueba de materiales de alta clase,
  Este transductor también está soldado con láser y hecho de acero inoxidable.
• KAL y microKAL, por otro lado, son transductores de fuerza muy precisos para la tara de las máquinas de pruebas de materiales y comparaciones metrológicas entre laboratorios.
  Nuestros 50 años de experiencia nos permiten garantizar todo esto y mucho más.

AEP transducers no sólo diseña y fabrica transductores de fuerza y componentes de diversa índole, sino que también ofrece asesoramiento en el campo de la metrología en diversos sectores industriales.
