MP2F

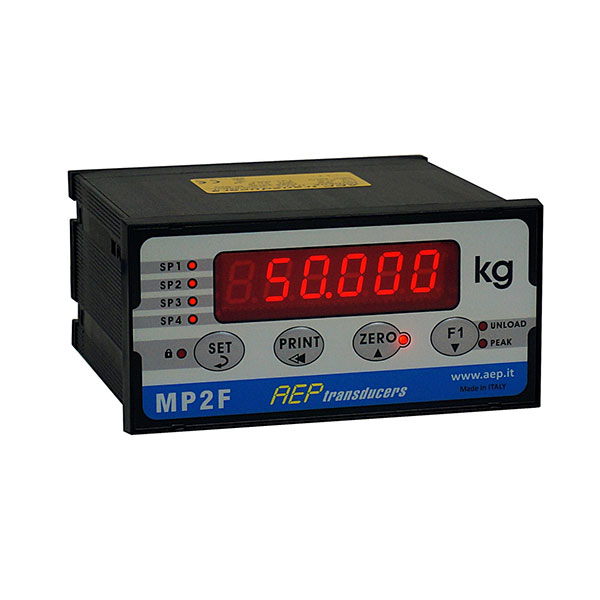

Indicatore digitale da pannello progettato per essere impiegato nei moderni sistemi di misura statica e dinamica in ambienti industriali.

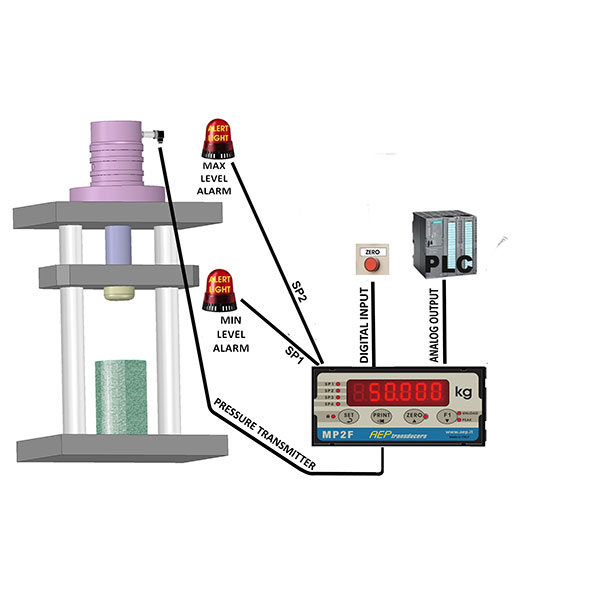

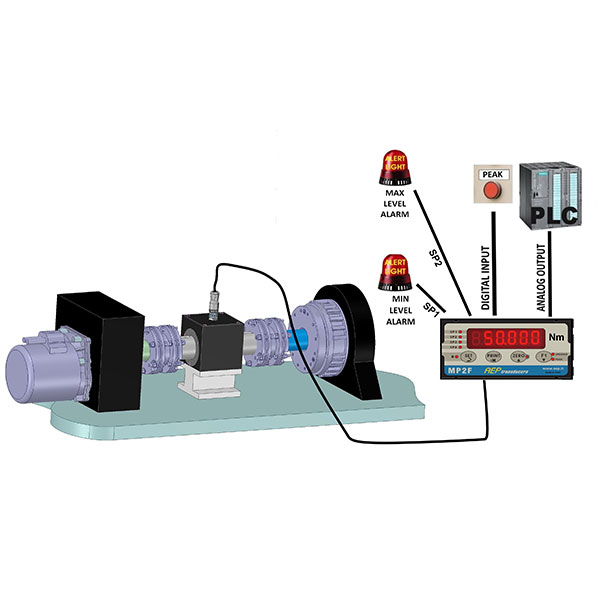

Predisposto per il trattamento di segnali analogici provenienti da celle di carico, torsiometri estensimetrici o da trasmettitori di pressione e coppia con uscita amplificata, consente di eseguire misure con accuratezza stabile nel tempo di 0.01% ad una risoluzione di ±50.000 divisioni a 2mV/V. Internamente lo strumento lavora con ±500.000 divisioni.
Tutte le calibrazioni (Zero, Fondo Scala, Uscita Analogica, Sensibilità, ecc.) sono digitali (assenza di trimmer), possono essere eseguite e ripetute senza dover smontare lo strumento dal quadro e senza doverlo aprire.

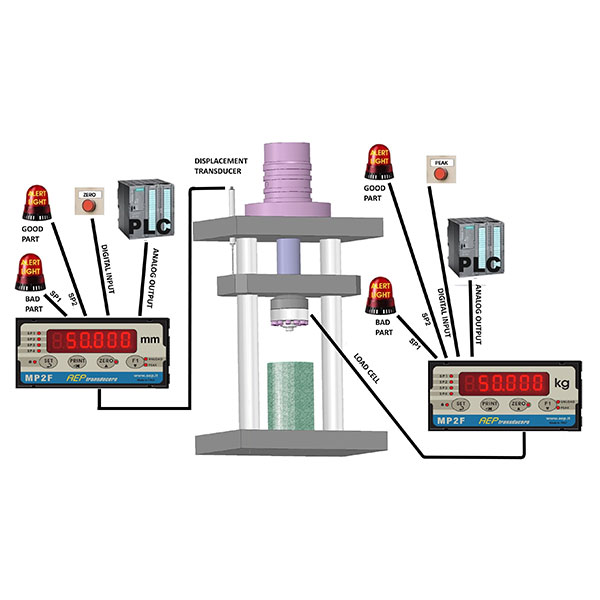

Adatto per misure di FORZA, PESO, PRESSIONE, DEPRESSIONE (vuoto), COPPIA e SPOSTAMENTO.

Categories: Strumentazione elettronica
Tags:

Descrizione
Download

Contenitore DIN 43700

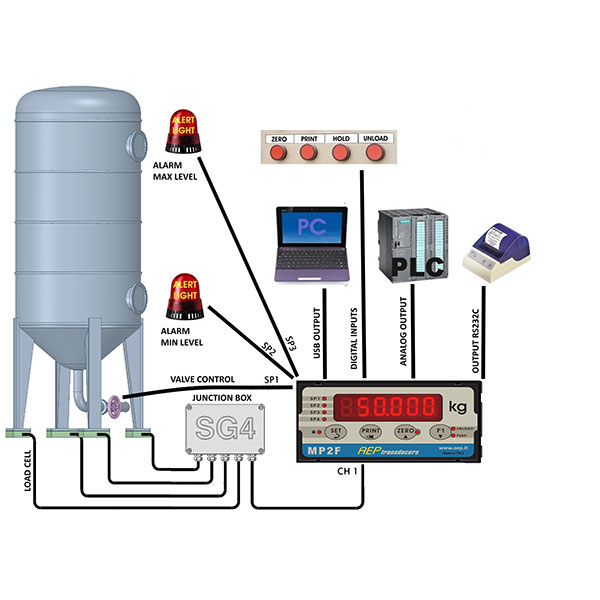

Il tasto F1: può essere programmata per eseguire misure in SCARICO di peso (utilizzata per estrarre materiale da un silos), o per memorizzare PICCHI positivi o negativi (utilizzata in automazione industriale).
4 SET POINT: con uscita a relè, soglia di attivazione e disattivazione programmabile. Due funzioni di scelta con o senza consenso esterno.
FILTRO: consente di attenuare le vibrazioni del peso soprattutto in applicazioni dinamiche
RISOLUZIONE: consente di incrementare le misure di una quantità pre-determinata (1, 2, 5, … divisioni).
BLOCCO TASTIERA: permette il blocco del tasto di Zero e della programmazione dei parametri tramite una password.
RIPETITORE: permette il collegamento di un secondo strumento per l’indicazione remota delle misure.
AUTO ZERO: azzera automaticamente lo strumento quando la misura è inferiore alla soglia programmata.
SENSIBILITÀ: permette di gestire segnali analogici compresi tra 1 e 3mV oppure, in opzione, tra 2 e 6mV.

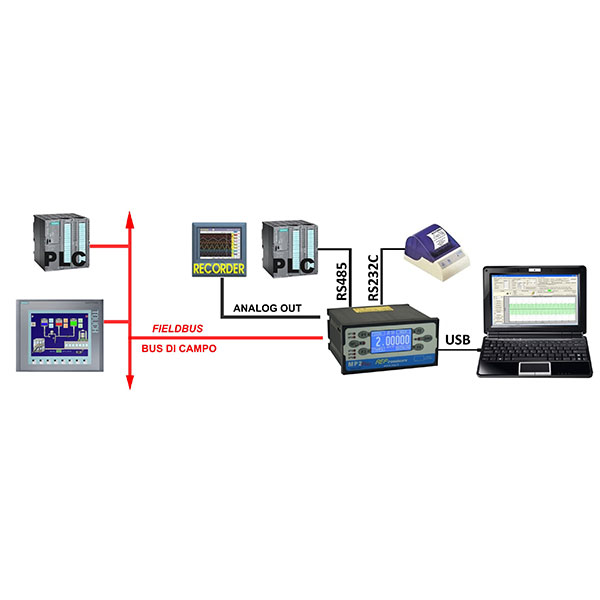

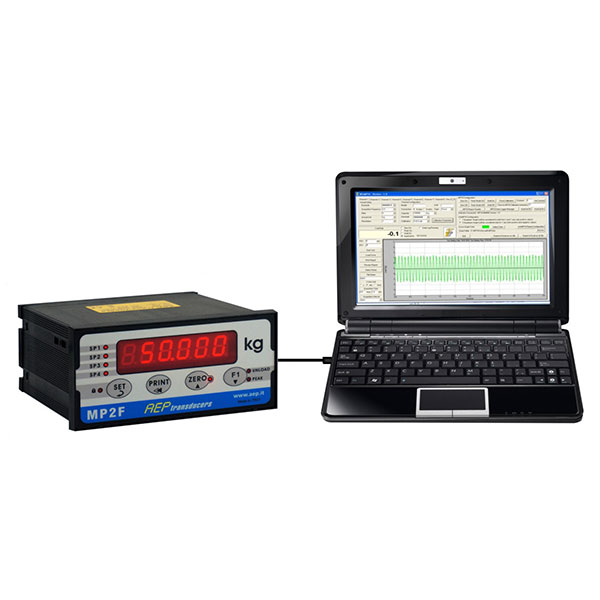

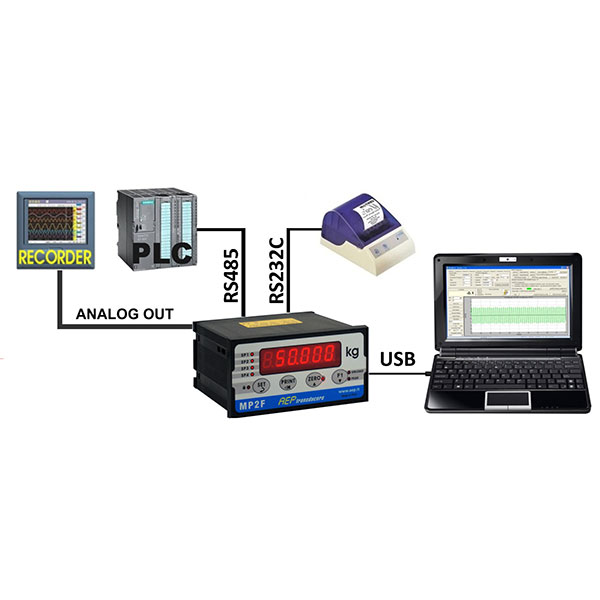

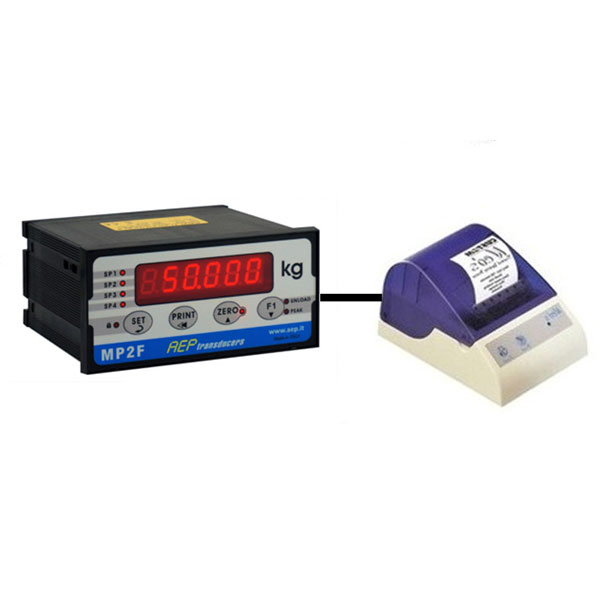

L’indicatore è dotato di ingressi digitali OPTOISOLATI per il controllo remoto delle funzioni di ZERO, PICCO, HOLD, SCARICO e STAMPA. In opzione è possibile installare le uscite seriali OPTOISOLATE RS232, RS485, USB che rendono lo strumento adatto agli interfacciamenti con sistemi evoluti come PC, PLC ecc.; la forma di comunicazione può esere scelta tra i protocolli: AEP (caratteri ASCII) oppure Modbus RTU. Tramite l’uscita RS232 lo strumento può gestire una stampante a 24 colonne per stampare un report di misure (fino a 255) con un’intestazione programmabile e la data/ora.
L’uscita analogica è OPTOISOLATA e programmabile in tensione o corrente.
